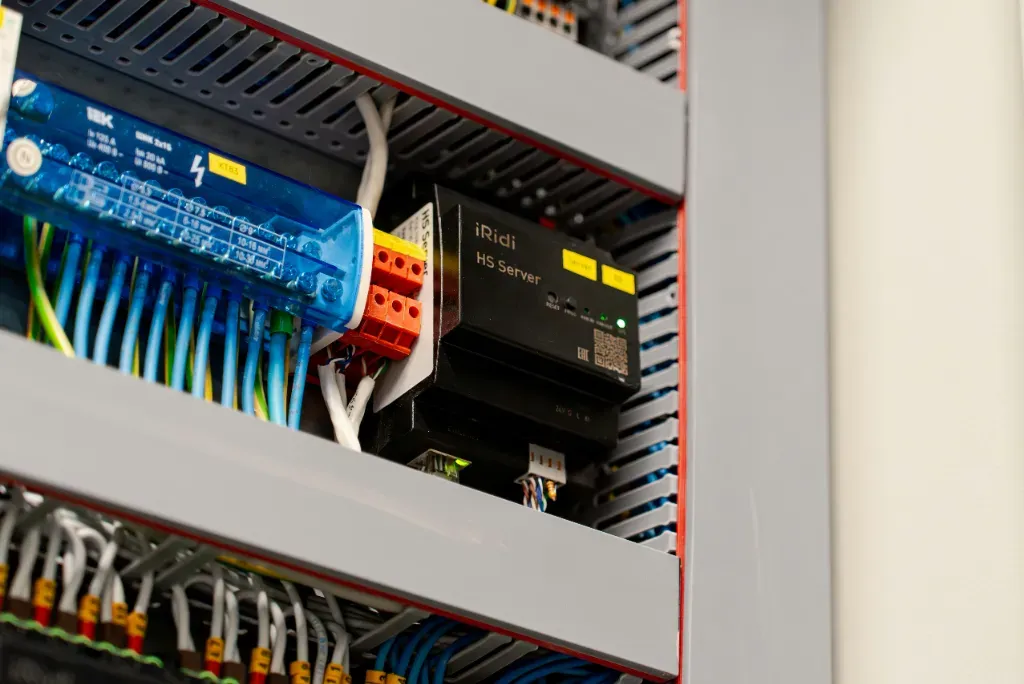

Projektowanie szaf sterowniczych często traktuje się jak etap czysto techniczny – coś, co „po prostu trzeba zrobić”, żeby maszyna ruszyła. A prawda jest taka, że to właśnie tu rozstrzyga się, czy instalacja będzie działać spokojnie przez lata, czy zacznie sprawiać problemy szybciej, niż ktokolwiek się spodziewał. W praktyce dobrze zaprojektowana szafa sterownicza to mniej nerwowych telefonów do serwisu i mniej nieplanowanych przestojów. I o to przecież chodzi.
Dlaczego projektowanie szaf sterowniczych realnie wpływa na niezawodność?
Wiele awarii zaczyna się w szafie. Źle dobrane zabezpieczenia, brak zapasu mocy, zbyt wysoka temperatura wewnątrz obudowy. Projektowanie szaf sterowniczych powinno uwzględniać rzeczywiste obciążenia, sposób pracy instalacji oraz warunki środowiskowe. Dla rozdzielnic nN do 1000 V punktem odniesienia jest norma PN-EN 61439, która określa m.in. dopuszczalne temperatury pracy i wymagania dotyczące wytrzymałości zwarciowej.
W praktyce kilka stopni więcej w środku obudowy może skrócić żywotność aparatury nawet o połowę. A jeśli linia pracuje 16 czy 24 godziny na dobę, skutki pojawiają się szybciej, niż zakładano. Dlatego projektowanie szaf sterowniczych to nie tylko rozmieszczenie aparatów, ale też bilans mocy, odpowiednia wentylacja i przewidziana rezerwa – zazwyczaj 20–30% wolnego miejsca na przyszłą rozbudowę.
Szukasz wykonawcy, dla którego projektowanie szaf sterowniczych to przemyślany proces, a nie szybki rysunek? Zobacz, jak realizuje to Wolf Systems w ramach tej usługi: https://wolfsystems.pl/oferta/prefabrykacja-szaf-sterowniczych/.
Jak projektowanie szaf sterowniczych przekłada się na późniejszą prefabrykację?
W teorii wszystko wygląda dobrze na schemacie. W praktyce dopiero prefabrykacja sterowań i montaż szaf sterowniczych pokazują, czy projekt był dopracowany. Jeśli nie przewidziano miejsca na dodatkowy falownik albo moduł PLC, zaczyna się kombinowanie. A to rzadko kończy się idealnym efektem.
Projektowanie szaf sterowniczych powinno uwzględniać też ergonomię serwisową. Odpowiednie odstępy między aparatami, czytelne oznaczenia przewodów, logiczny podział sekcji zasilania i sterowania – niby detale, ale skracają diagnostykę nawet o kilkadziesiąt minut. Każdy, kto czekał na wznowienie pracy linii, wie, jak dłuży się ten czas.
Na jakie parametry warto zwrócić uwagę?
Nie chodzi tylko o markę komponentów. Liczą się konkretne wartości: prąd znamionowy, zdolność łączeniowa, stopień ochrony IP – w wielu zakładach minimum IP54, a w trudniejszych warunkach IP65. Do tego selektywność zabezpieczeń, tak aby zwarcie w jednym obwodzie nie wyłączało całej instalacji.
W praktyce projektowanie szaf sterowniczych powinno też uwzględniać kompatybilność elektromagnetyczną. Oddzielenie torów mocy od przewodów sygnałowych, właściwe uziemienie, odpowiednie prowadzenie kabli – to rzeczy, których nie widać na pierwszy rzut oka. Ale kiedy ich zabraknie, pojawiają się „losowe” błędy sterowników i trudne do wyjaśnienia zakłócenia.
Dlaczego oszczędzanie na etapie projektowania szaf sterowniczych zwykle się nie opłaca?
Czasem kusi, żeby skrócić etap obliczeń albo uprościć dokumentację. W końcu instalacja działa, więc „powinno wystarczyć”. Tyle że projektowanie szaf sterowniczych bez pełnej analizy obciążeń i warunków pracy prędzej czy później się mści. Przegrzewanie, brak zapasu miejsca, zbyt mała obudowa czy nieprzemyślany podział obwodów zaczynają generować przestoje.
W praktyce koszt dopracowanego projektu to niewielka część całej inwestycji. Natomiast godzina przestoju potrafi kosztować wielokrotnie więcej. Dlatego projektowanie szaf sterowniczych warto traktować jak fundament całej instalacji. Nie element dodatkowy, nie formalność – tylko punkt wyjścia do bezpiecznej, przewidywalnej i po prostu spokojnej pracy systemu.
